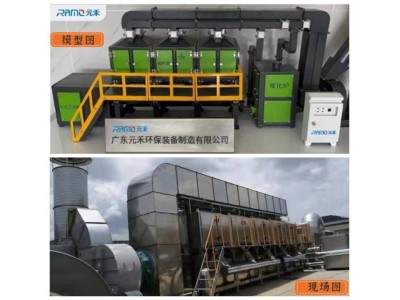

活性炭吸附脫附+催化燃燒設備結構包含預處理設備、活性炭吸附設備、催化燃燒設備、風量調節閥組、主排風機、脫附風機和冷卻風機、排風筒、吸附與脫附風管、消防安全系統及電控系統。

二、工藝流程：

該設備是依據吸附（效率高）和催化燃燒（節能）兩個基本原理設計的，即吸附濃縮-催化燃燒法。該設備采用雙氣路連續工作，設備兩個吸附床可以交替使用。含有機物的廢氣經風機的作用，通過活性炭吸附層，有機物物質被活性炭特有的作用力截留在其內部，潔凈氣體排出；經過一段時間后，活性炭達到飽和狀態時，停止吸附，此時有機物被濃縮在活性炭?jī)?nèi)。催化凈化裝置內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到有機物的沸點時，有機物從活性炭中溢出，進入催化室進行催化分解成二氧化碳和水，同時釋放出能量。利用釋放出的能量再進入吸附床脫附時，此時加熱裝置完全停止工作，有機廢氣在催化燃燒室內維持自燃，尾氣再生，循環進行，紙質有機物完全從活性炭?jī)?nèi)部分離，至催化室分解。活性炭得到再生，有機物實現催化分解處理。

三、技術特點：

1. 一次性投資費用低；

2. 催化溫度300℃運行安全；

3. 設備節能高效率；

4. PLC全自動控制設備異常報警系統；

5. 吸附效果達90%，催化效果達97%;

6. 可間歇運行，可連續運行。

四、使用場景：

活性炭吸附脫附-催化燃燒設備主要應用于噴涂、印刷、涂料、汽車噴漆制造、油墨印染、造紙、注塑、涂布、電子產品、化工行業等的低濃度、大風量的有機廢氣處理。
