一、 概述

脈沖閥指受電磁或氣動等先導閥的控制，能在瞬間啟閉高壓氣源產生脈沖的膜片閥。

電磁脈沖閥：指將電磁閥、先導閥與脈沖閥組合在一起，直接受電信號控制的膜片閥。

二、 定義

電磁脈沖閥的作用：

就是控制油路中油壓的大小。一般安裝在主油路或減振器背壓油路中，以減少換檔和鎖止解鎖時的油壓沖擊，使設備運行保持平穩狀態。

按閥進出口的角度及進氣口的形式可分為三種：

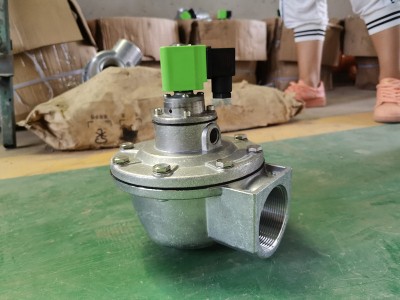

a) 直角式電磁脈沖閥：閥體進出口成直角，直接受電信號控制的膜片閥；

b) 直通式電磁脈沖閥：閥體進出口成180度，直接受電信號控制的膜片閥；

c) 淹沒式電磁脈沖閥：閥體進氣口淹沒在氣包內，直接受電信號控制的膜片閥。

除了常規三種電磁閥外還有一種旋噴吹用大口徑超低壓電磁脈沖閥。

三、 電磁脈沖閥的規格

1、直角式電磁脈沖閥規格表

2、直通式電磁脈沖閥規格表

3、淹沒式電磁脈沖閥規格表

四、 結構

脈沖閥由電磁閥、小閥體、大閥體、小膜片、彈簧、大膜片構成，閥體材質為合金鋁。

五、 工作原理

膜片把電磁脈沖閥分成前、后兩個氣室，當接通壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處理“關閉”狀態。

六、 技術要求

1、 產品的工作壓力為0.1MPa-0.7MPa，介質為經過除油、除水處理的空氣。

2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03S。

3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。

4、產品應能承受0.8MPa的氣源壓力。

5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。

6、在室溫為5度-35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50H_Z、250V的電壓，歷時1min無擊穿現象。

7、電磁脈沖閥在承受頻率為20 H_Z、全幅值為2mm、歷時30min的振動后應能正常工作。

8、在正常使用條件下，膜片累計使用壽命應大于80萬次。

9、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。

10、旋噴吹用大口徑超低壓電磁脈沖閥供氣壓小于0.1MPa，使用壓縮空氣，不受管網同時用氣的影響，運行穩定、可靠。
