TDY  —  100/14

牽引力：100 KN   軌道：14#工字鋼

產品類型代號：礦用液壓電纜拖運車

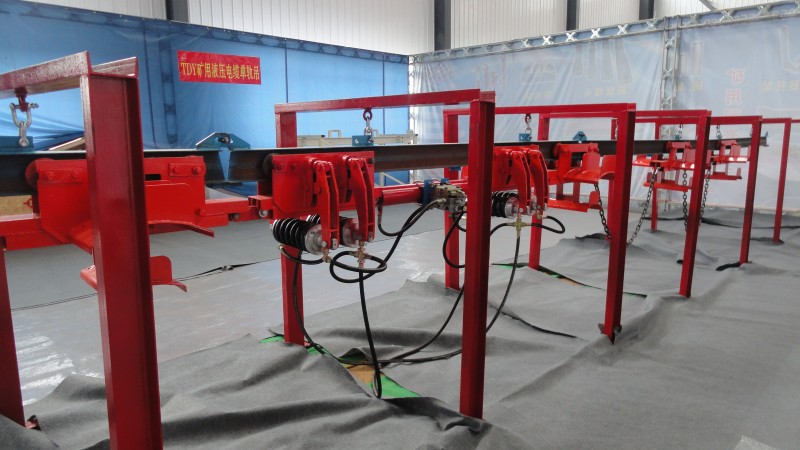

主要結構：該單軌吊由軌道、制動器、推進缸、掛纜小車、端制動器（端頭鎖緊裝置）等部件組成（見圖1）。附圖中有詳細說明。

單軌吊軌道：冷軋型鋼軌道，自重輕，剛性好，表面光滑，整根焊接時，由電腦程序控制一次完成，型軌平直度小于0.75mm/m和型軌扭曲度小于0.1度/m軌道內的特殊導向面和稍微傾斜的接觸面小車行走的平穩性。 在輕級和中級額

定起重量范圍內的軌道，采用內運行設計以保護小車和內部的（封閉式）滑觸線。表面靜電噴涂，

柔性軌道吊架，球窩萬向接頭，螺紋連接高度可調。球鉸頭內配軟性襯墊消除磨損和噪音
