簡介
本套管道內壁輪廓測量系統是一種檢測工具，它使用激光表面輪廓測量來提供高精度的橫截面尺寸輪廓和難以觸及的管狀內部的測量，無論其幾何形狀或材料表面如何。它特別適合定子檢查，設計用于測量長度達10英尺(3米)的規則和不規則尺寸半；使檢查定子部分長可達20英尺(6米)。
產品特點
降低檢驗成本，提高可操作信息的質量
測量管道和油管

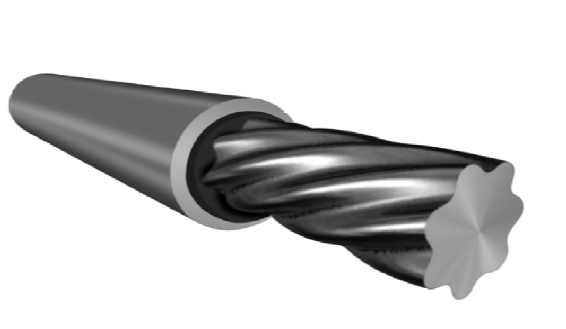

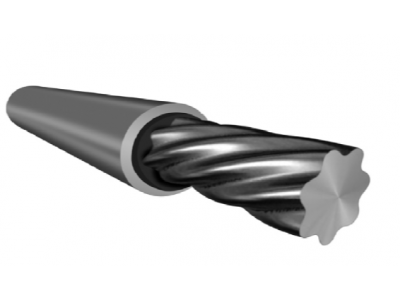

快速測量和確定彈性體或所有金屬定子輪廓
在不到5秒的時間內，將測量結果與設計資料進行比較，以確定質量控制合規性或可用性
測量任何壁變形，精度為±0.002英寸。
為QA / QC管理人員改進關鍵鉆機馬達部件的質量控制, 易于學習和使用

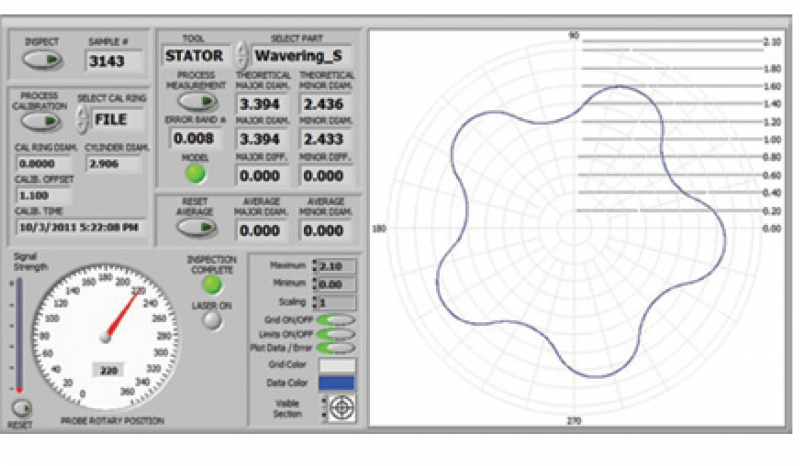

顯示功能
在幾秒鐘內，程序?qū)y量結果以數值形式顯示出來，并提供物理幾何圖形，同時還可以訪問從探測器的中心軸獲取的3,600個測量值中的任何一個的信息。
|
技術規格 |
|
|
用途 |
漸進式腔體定子、管類、炮管膛孔(平滑孔) |
|
管長 |
距離入口點10英尺（3米）的深度 |
|
缸徑 |
2.20英寸到8.6英寸 |
|
測量 |
大直徑，小直徑，側面輪廓 |
|
精度(實測) |
±0.002”(0.05mm)(大直徑/小直徑)。彈性體/橡膠襯里定子 |
|
解析度 |
0.0005”(0.01mm) |
|
掃描數據點 |
每360°掃描高達3600個點半徑測量 |
|
徑向測量 |
量程1.0英寸(25毫米) |
|
掃描時間 |
測量范圍5 ~ 10秒 |
|
數據管理 |
通過專用系統軟件進行自動處理 |
