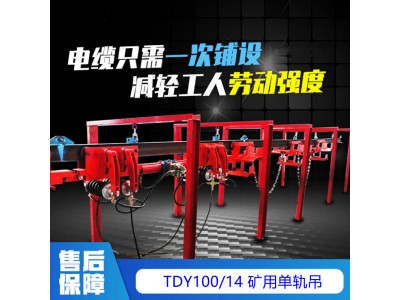

礦用單軌吊參數

 TDY — 150
牽引力：100 KN
產品類型代號：礦用電纜拖掛單軌吊
主要參數
適用巷道傾角： 0°~18°
工作介質： 乳化液
工作壓力： 16~20MPa
牽引力： 100KN
推移行程： 500mm（步進0-500mm，可連續行走）
運行速度： 80m/h
設備工作傾角： ±18°
單根軌道適應巷道坡度變化： 5°/3m
外供乳化液工作壓力： 20~31.5MPa
單個制動裝置的靜制動力： 80KN
設備外形（長x高）： 0.52x0.65m
拖掛長度： 150m
操作方式： 手動
設備總重量： 6000Kg

礦用液壓電纜拖掛單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，減少了工人的勞動強度和作業效率。
